一、项目背景

为了进一步提高茶产业集约化、产业化发展水平,充分运用物联网、互联网等高新技术为产业赋能,加速推动安溪茶产业转型升级,县政府决定在安溪县推进“安溪智慧生态茶园项目”,并以茶叶重镇感德镇实施“安溪智慧生态茶园”作为先行先试的试点工程,完成950亩生态茶园建设与运营。

二、项目建设内容

智慧化茶园管理系统:通过在茶园内安装农业气象监测、土壤墒情监测设备,借助蜂窝智慧云平台实现茶叶生长的实时监测,为实现科学化种植、精细化管理提供数据依据。

智慧化茶叶制作管理系统:在茶叶制作车间建立智慧化制作管理系统、安装无线温湿度传感器,,实现茶叶制作流程和质量标准化,包括茶叶制作全流程监控、茶叶仓储温度湿度实时采集、茶叶出入库管理等。

智慧茶园无线灌溉系统:对葡萄园内部灌溉控制系统进行自动化控制改造,使整个园区灌溉实现无人化管理,系统自动化进行精准灌溉,提高工作效率,降低人工成本。

智慧茶园绿色虫控系统:利用物联网杀虫灯,根据昆虫具有趋光性的特点,利用昆虫敏感的特定光谱范围的诱虫光源,诱集昆虫并能有效杀灭昆虫,降低病虫指数,防治虫害。


智慧茶园可视化管理系统:通过在园区部署高清智能枪机、智能球机等,对园区进行360°监控方便管理员进行远程管理,提高工作效率,防止他人恶意破坏茶园设施设备。

智慧茶园可视化溯源直播:蜂窝物联自主研发的溯源直播系统结合摄像机+传感器技术,通过蜂窝云平台将农场实时监控画面(并叠加传感数据)以直播的形式展现给消费者还原农场真实环境,便于企业宣传,提高农产品可信度。

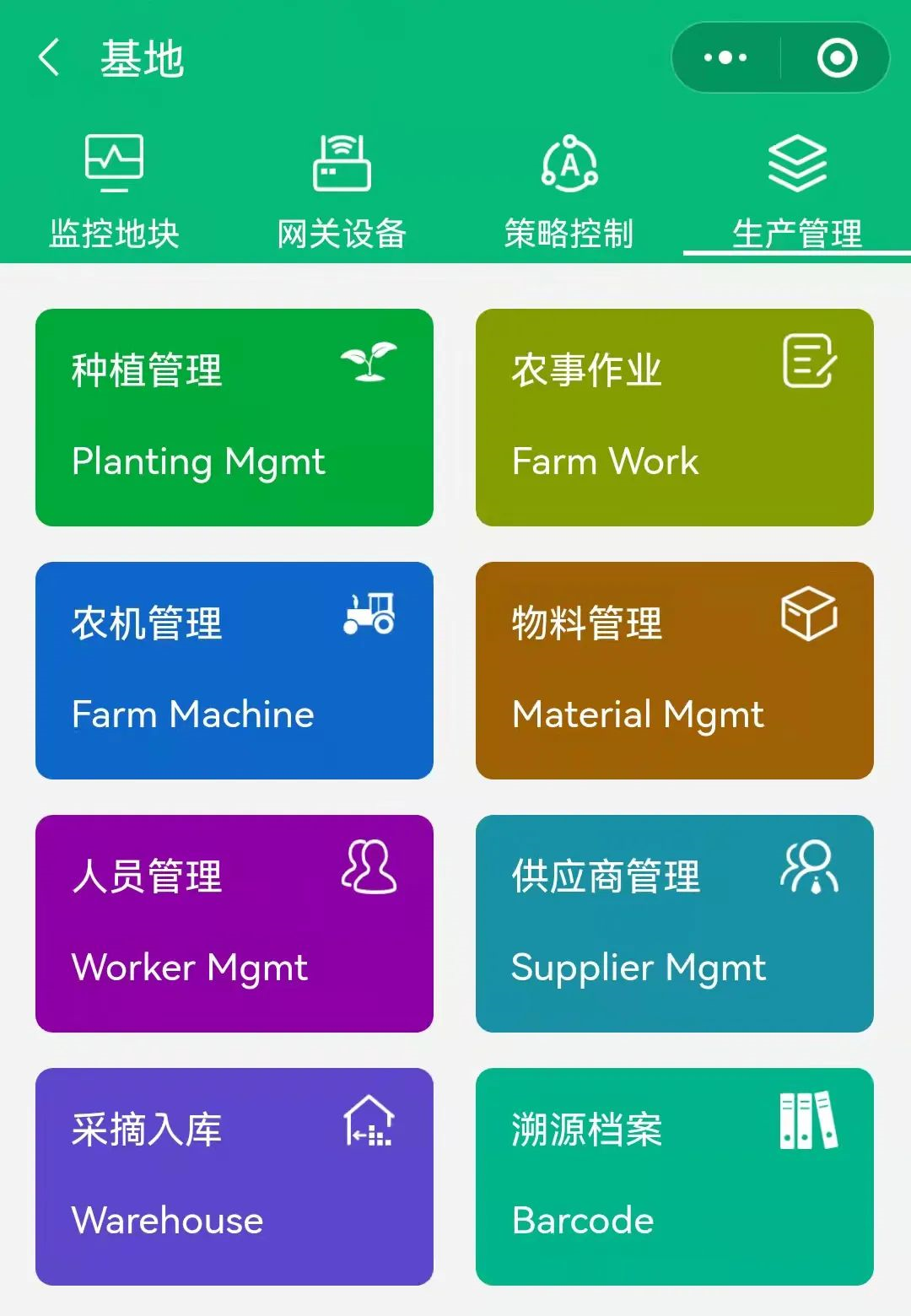

智慧茶园生产管理系统:借助蜂窝云实现种植管理、农事作业、农机管理、物料管理、人员管理、供应商管理、采摘入库等在线一站式管理服务,并可以生成溯源码。

茶园大数据管理控制中心:通过在管理中心安装大屏幕、办公电脑等设备,方便管理员实现在办公室进行远程管理控制园区。同时为茶园拍摄宣传片有利于企业的宣传,同时拍摄360°VR全景,方便企业宣传,有利于消费者对茶园全景的了解。

三、智慧生态茶园技术方案

3.1 物联网农林小气候监测站


(1) 可检测包括风速、风向、空气温度、空气湿度、气压、光照强度、降雨量、土壤湿度、土壤温度、土壤PH值、土壤导电性、太阳总辐射、日照时数等气象及土壤数据。

(2) 支架:主杆表面采用热镀锌、静电喷塑工艺处理,抗腐蚀、抗氧化性强,主杆高度3米,配备防风拉索。

(3) 数据传输:通4G通信模块将采集的数据实时传输到智慧茶园综合管理平台,进行存储、分析、预警、分发。

(4) 数据查询功能:支持任意时间段的各类实时数据、历史数据的查询、导出、打印功能

(5) 数据统计功能:支持单要素统计功能:可按年、月、日、小时、10分钟或任意时间段进行单要素最大值、最小值、平均值的统计。

(6) 数据图表功能:根据采集的数据可以形成实时曲线,并可以以柱形图、饼状图等直观的方式呈现。

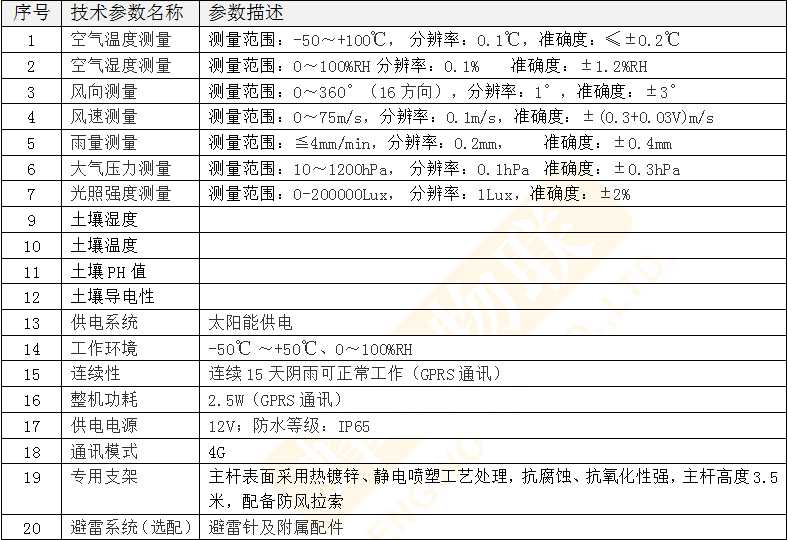

(7) 物联网农业气象站站技术部分参数表:


3.2 茶园土壤墒情监测仪

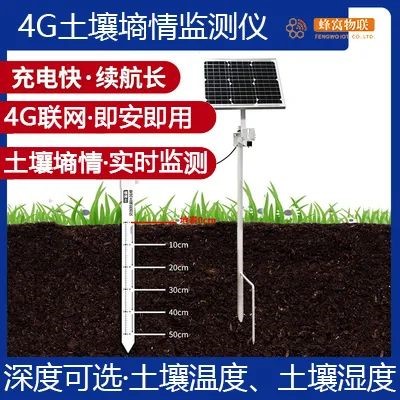

管式土壤墒情监测仪是蜂窝物联自主研发、生产的新一代农业信息化创新型产品。是一款以介电常数原理为基础的传感器。能够针对不同土层的土壤水分含量进行动态观测。采用分层的观测结构,地下土壤10CM处配置一个土壤温湿度、EC测点,每隔10cm配置一个土壤温湿测点,观测相对应范围内的土壤温湿度。


主要参数:

① 直流供电 9–24V DC

② 平均功耗 470mW

③ 温度测量范围 -20℃ - 80℃

④ 湿度测量范围 0-100%RH

⑤ 温度精度 ±0.5℃

⑥ 湿度精度 ±3%

⑦ 温度分辨率 0.1℃

⑧ 湿度分辨率 0.1%RH

⑨ 输出信号 RS485(Modbus 协议)

⑩ 测量层数 默认:4层(可定制,最高10层)

⑪ 工作温度 -30℃~50℃

3.3 茶叶制作管理温湿度监测系统

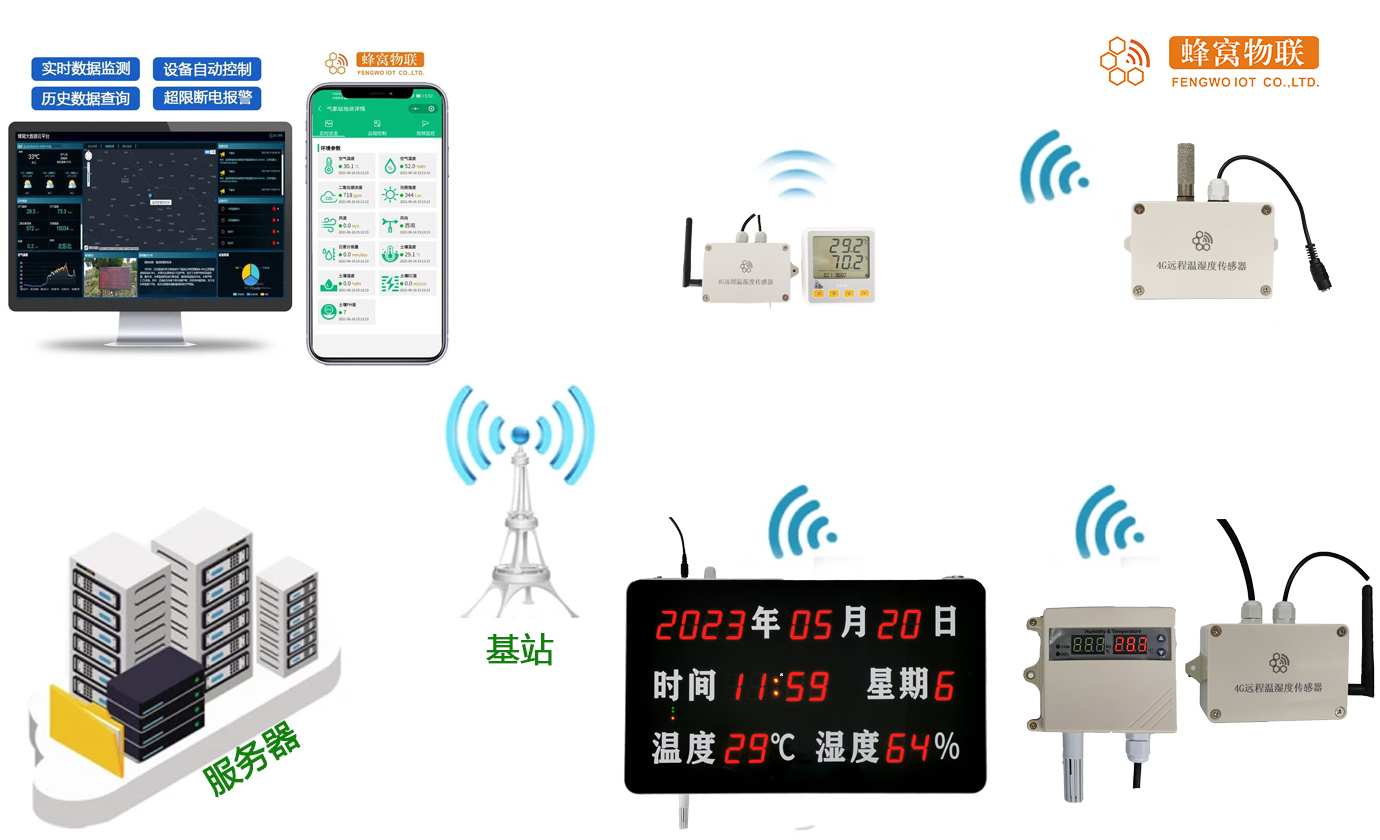

在茶叶加工过程中对各个环节进行温湿度监测,便于工人师傅计算掌握茶叶加工程度,及时调整工艺,实现茶叶制作流程和质量标准化,做更好的茶叶。同时对茶叶,仓储温湿度进行采集监测,当仓库温湿度过高、湿度过高,系统触发报警,避免茶叶质量的破坏。

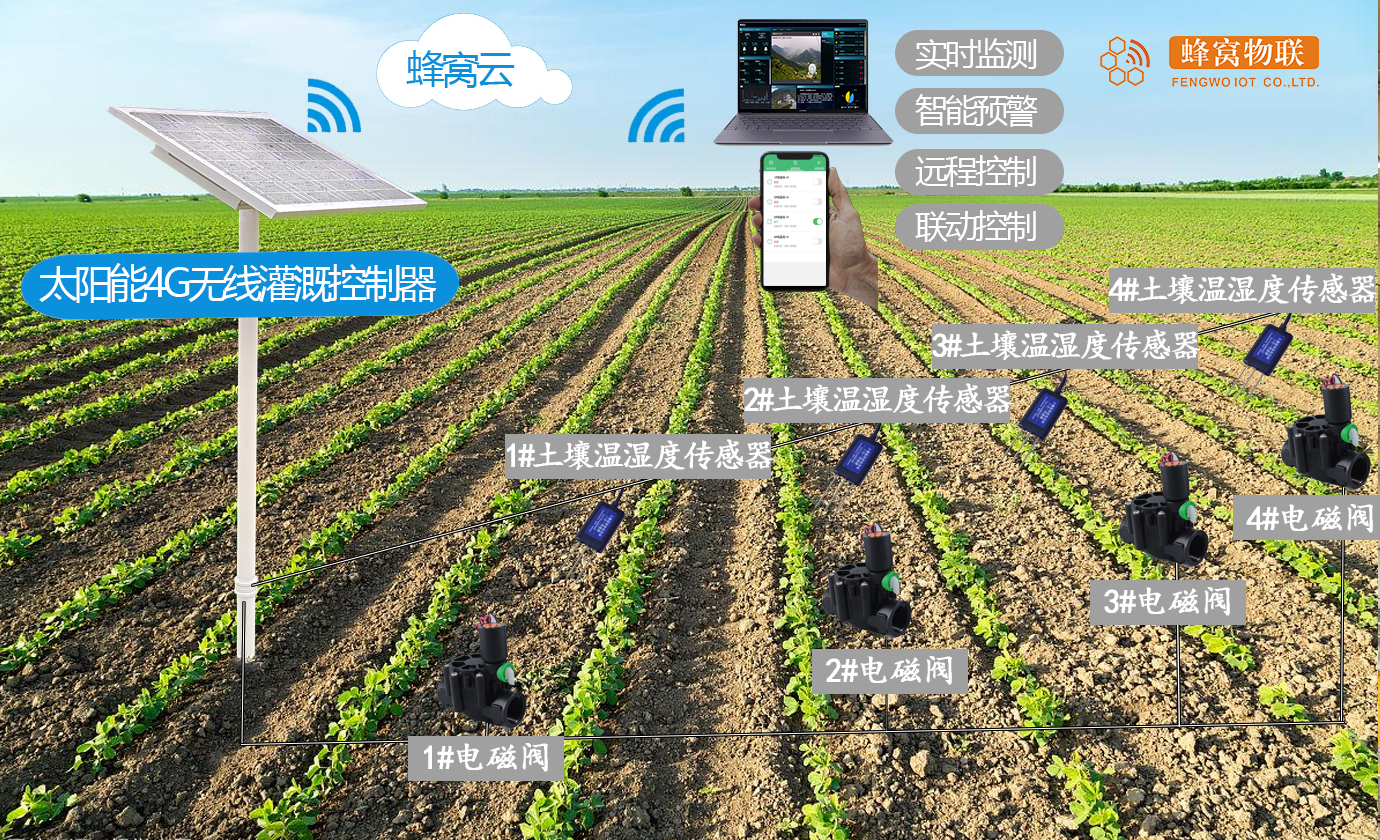

3.4 智慧园无线灌溉系统

实现现精细灌溉、适时灌溉、解放劳动力、发展高效农业,蜂窝物联开发了智慧农业灌溉系统,应用遥感、遥测等新技术,对土壤墒情和作物生长实时监测,对灌区灌溉用水进行监测预报,实行节水灌溉智能化、水肥一体化管理。这套系统不需要任何人去操控,系统会自己检测是否应该工作。是否开启灌溉,灌溉多久,灌溉量多大,系统都可以自己解决。节省了大量人力,并且可以有效提高生物的生长效率。

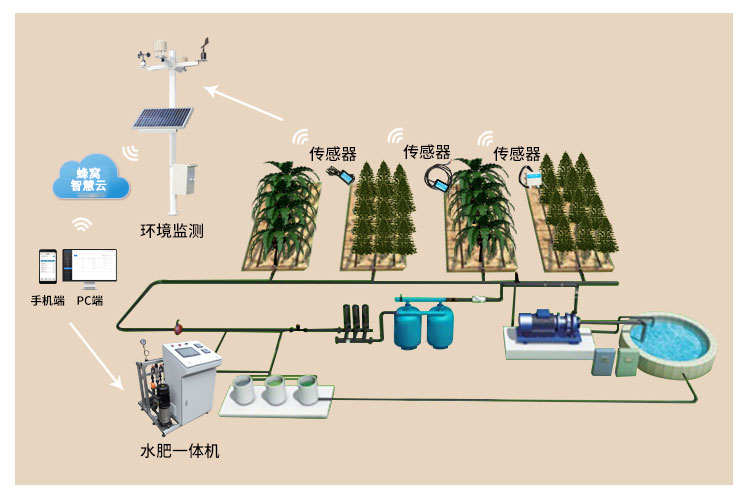

智慧农业灌溉系统由水肥一体机、水泵、过滤系统、施肥机、田间管路、电磁阀控制器、电磁阀、环境和墒情数据采集系统、物联网云平台等组成。为实现智能化施肥,达到节水、节肥,改善土壤环境,提高作物品质的目的,同时降低系统成本。

智慧农业灌溉灌溉系统具备如下功能:
➢ 对灌溉区域进行远程压力监测,实现水泵变频控制,系统实现恒压灌溉;
➢ 水泵可远程和本地化控制,PC/APP 可实时查看水泵运行状态;
➢ 水肥一体机根据监测的 EC PH 值进行水肥配比调节;
➢ 水肥一体机可实现远程和本地化控制,运行状态信息可在 PC/APP 实时查看;
➢ 灌溉区域可实现远程灌溉控制;
➢ 灌溉区域可定时/定量灌溉控制;
➢ 灌溉区域进行多处土壤水分含量测量,可实现自动灌溉控制;
➢ PC/APP 物联网云平台实现系统设备的远程控制;
➢ 物联网云平台可对水泵、水肥一体机、电磁阀等设备运行状态信息实时查看;
➢ 物联网云平台可对灌溉信息进行报表导出分析


无线灌溉方式系统采用4G通讯协议,可在APP/PC端通过网关将控制信息传输给控制节点,远程控制电磁阀的开闭,并通过对灌溉区域土壤水分电导率等信息监测,通过设定阀值和控制策略,实现自动灌溉。

3.5 智能病虫害预警与防治系统

3.5.1物联网自动虫情信息采集设备

可无公害诱捕杀虫,绿色环保,同时利用多种网路技术,定时采集现场图像,自动上传到物联网监控服务平台,平台自动记录每天采集数据,形成虫害数据库、实现昆虫自动识别、计数统计功能。可用图表、列表形式展现进行远程诊断。工作人员可随时远程监测虫情状况,制定防治措施。


1、满足GB/T 24689.1-2009植物保护机械 虫情测报灯。

2、整体结构采用不锈钢,箱体部分采用白色喷塑工艺。

3、诱集光源:主波长365nm 20W黑光灯管。

4、供电:AC220V 50HZ

5、功率:≤450W  待机≤5W。

6灯体尺寸:650mm×650mm×2000mm。

7、灯管启动时间:≤5s。

8、撞击屏:互成120°角,单屏尺寸:长595±2mm,宽213±2mm,厚5mm。

9、晚上自动开灯,白天自动关灯(待机)。在夜间工作状态下,不受瞬间强光照射改变工作状态。

10、远红外虫体处理仓温度控制:工作15分钟后达到85±5℃,加热圈工作时间和温度可调。

11、远红外虫体处理致死率不小于98%,虫体完整率不小于95%。

12、接虫板配四个震动装置,保证每个时间段诱集到的昆虫不堆积重叠,拍照效果更清楚。

13、雨控装置:按外界雨量变化自动控制整灯工作。

14、排水装置:能有效将雨、虫分离。

15、全中文液晶显示,7寸电容触摸屏。可编程控制系统,可分时段设置和控制,远程自动拍照,GPRS制式录入,配置1100万像素内置相机。

16、拍照装置:实现自动拍照(拍照时间可调)与手动拍照;

17、图像处理:可远程传输数据。

18、设备可以地图上显示实时位置,方便用户查看。

19、可对设备开关、工作状态、工作环境、工作时间段、图像拍摄频率、上传图像频率等设备管理信息进行远程设置,能够准确的了解设备的实时的工作情况。

20、具有多种联网方式(4G/RJ45)接口,可采用 FTP/TCP-IP 网络通讯模式。

产品优势

1、自动测报,数据精确无误。

2、远程实时控制,采集运行状态数据和图片。

3、数据通过4G技术传送,无需铺设光纤,安装方便。

4、程序可以远程更新,设备能够自我诊断修复,维护简便、操作方便。

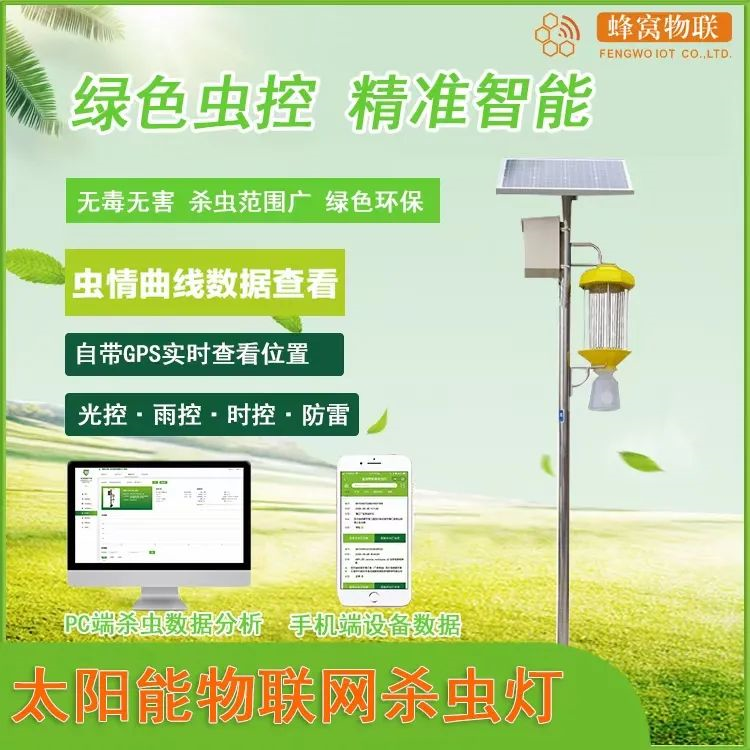

3.5.2 物联网杀虫灯

蜂窝物联网杀虫灯利用清洁能源根据昆虫具有趋光性的特点,利用昆虫敏感的特定光谱范围的诱虫光源,诱集昆虫并能有效杀灭昆虫,降低病虫指数,防治虫害。


1.支架及供电系统:

(1)不锈钢支架,防水防锈,高3-4.5米,可调节。

(2)太阳能电池板功率≥50W;锂电池容量≥60Ah。

2.主机:

(1)能在恶劣气候长期情况下正常工作,工作温度:-20℃-70℃;工作湿度:0-95%。

(2)具备设备故障远程诊断和维护功能,设备异常或故障远程提醒、远程开关机、性诱芯到期更换时间提醒功能。

(3)具备数据远程自动报传功能,数据应涵盖:害虫数量、诱捕时间、GPS信息、温湿度等内容。数据报传方式支持短信和无线数据网络两种,数据上传端口不低于5个,并可根据上传数据包大小在两种方式之间任意切换。

(4)上传数据可实时上报至用户指定地址,可实现手机、电脑多种客户端接收。

4.系统服务平台软件。

(1)系统服务平台软件经过国家计算机软件专利认证。

(2)可通过软件远程设置以下报传方式:

(4)根据害虫阈值自动上传

(5)固定时间自动上传

(6)在任意时间点,远程发送命令自动上传。

(7)系统服务平台软件可实现图片查看,数据查看,地图查看,图表自动生成功能,包括设备维护及安装,诱芯更换提醒等。

(8)系统服务平台软件可分级管理,根据不同的权限管理不同的设备。

(9)数据列表查看功能支持不同设备之间、不同区域之间的监测数据一键对比分析。

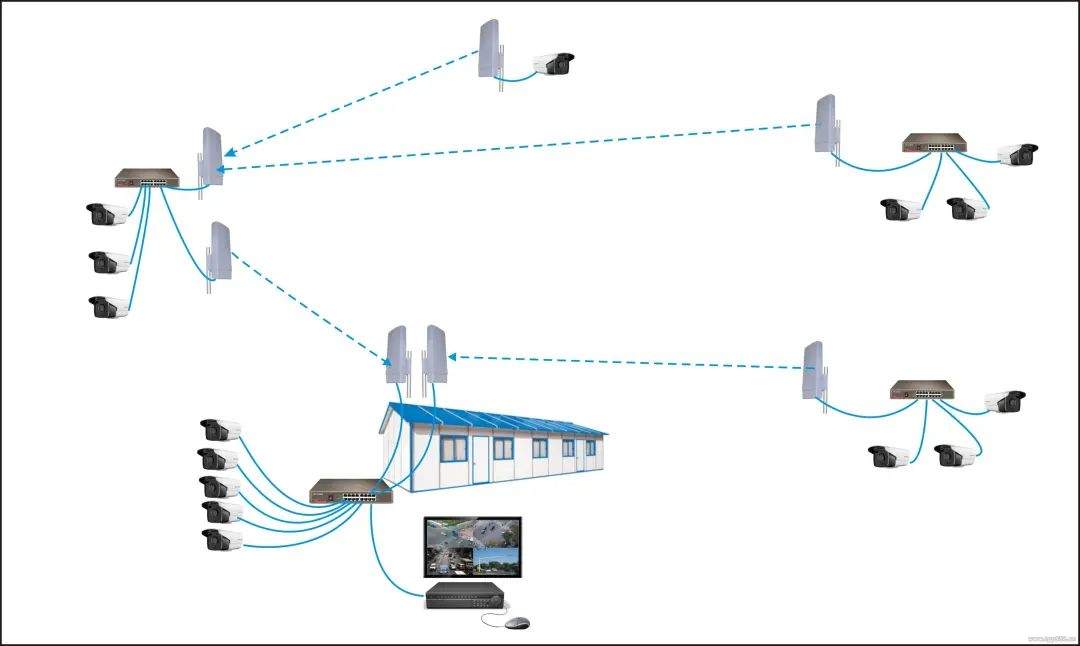

3.6 智慧茶园可视化管理系统

利用高点视频监控,解决视频监控覆盖难题,实现茶园整体情况的实时把控。结合茶园智慧监控中心及用户APP可以实施查看茶园视频内容,利用茶园周边4座铁塔,并新建6座多功能监控铁塔,安装高空高清监控设备,对周边200-300米区域实施24小时智慧监控。


3.7 智慧茶园可视化溯源直播

蜂窝物联自主研发的溯源直播系统结合摄像机+传感器技术,通过蜂窝云平台将农场实时监控画面(并叠加传感数据)以直播的形式展现给消费者还原农场真实环境,便于企业宣传,提高农产品可信度。


农产品种植采用直播的方式,让广大消费者更直观的看到产品的生长过程,对于产品有了更深的认知,对农产增加了信心,然后对农产的全程溯源,这样的产品对于消费者的吸引力可想而知。消费者更愿意为高附加值的产品付款。

3.8 智慧茶园生产管理系统

针对茶叶种植的全流程,涵盖育苗、播种、施肥、养护、采 收、入库、包装等环节,提供农事数据录入、查询、统计等功能,并管控种植全程所用的种子、化肥等农资的批次、标号、厂家等来源信息,形成农产品“从地头到餐桌”的可追溯信息;


1)农事管理:可对农作物种植过程的农事操作进行增、删、改等 操作。农事操作是指茶叶种植过程中,人们进行的有种、定植、施肥、剪枝等操作,用户可对所有农事操作种类进行预先设置,以便在农事管理中直接引用。

2) 种植管理:种植管理是对农作物种植到某个地块时,对该行为的管理。通过该功能,可设定某个地块中生长的作物类型、预计收货日期和产量。

3)采收管理: 提供作物采收的管理功能,对地块的作物产出量、等级、仓储位置等进行记录。

4)入库管理:提供肥料、地膜、农作物等的入库操作,并记录入库日期、数量、单位、经办人等信息。

5)出库管理:提供肥料、地膜、农作物等的出库操作,并记录出库日期、数量、单位、经办人等信息。

6)二维码生成:对采收管理入库的农作物,可根据批次形成二维码,支持热敏打印机连续输出多张二维码,用于粘贴于农产品外包装。

7)扫码溯源:支持手机扫描二维码,查询由上述农事管理录入的农产品种植全流程形成的详细作业信息、种子信息、所用化肥信息等。

3.9 茶园大数据管理控制中心

3.9.1户外展示屏

在户外安装一块1.92*0.96的户外P10LED屏,用来实时展示气象站采集数据、土壤墒情采集数据,实时展示给现场工作人员、来访客户、观光客户,有利于企业品牌宣传。


3.9.2智能展厅

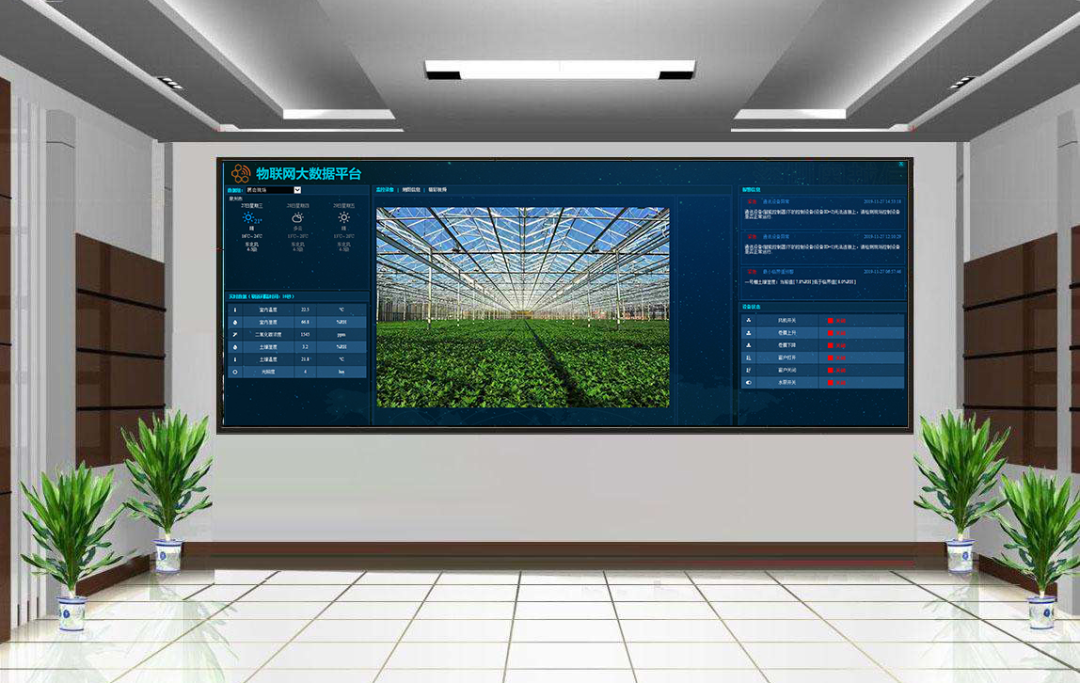

安装室内大屏幕一套,可显示实时视频、监测数据、分析图表等,及时进行监控及调度,同时也可作为领导、专家莅临参观、视察、指导的场所。配备相应的控制操作台、电脑、服务器机柜、网络设备等。对园区内的视频、环境数据、控制系统进行汇集和操作。

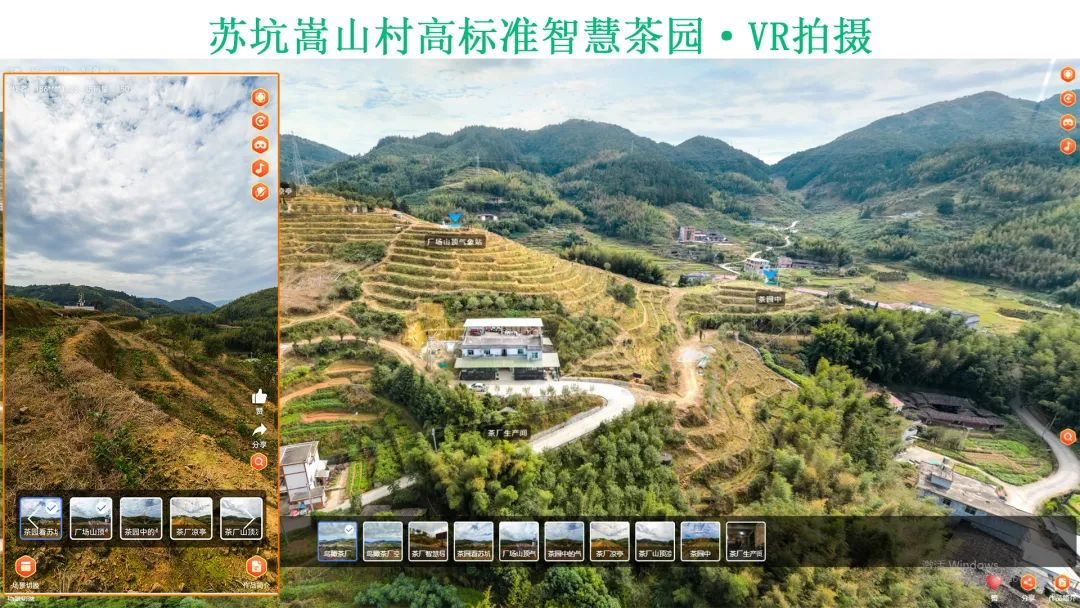

3.9.3 茶园VR拍摄

利用全景定点拍摄和全景航拍, 实现生产园区所有关键区域的VR全景展示。
